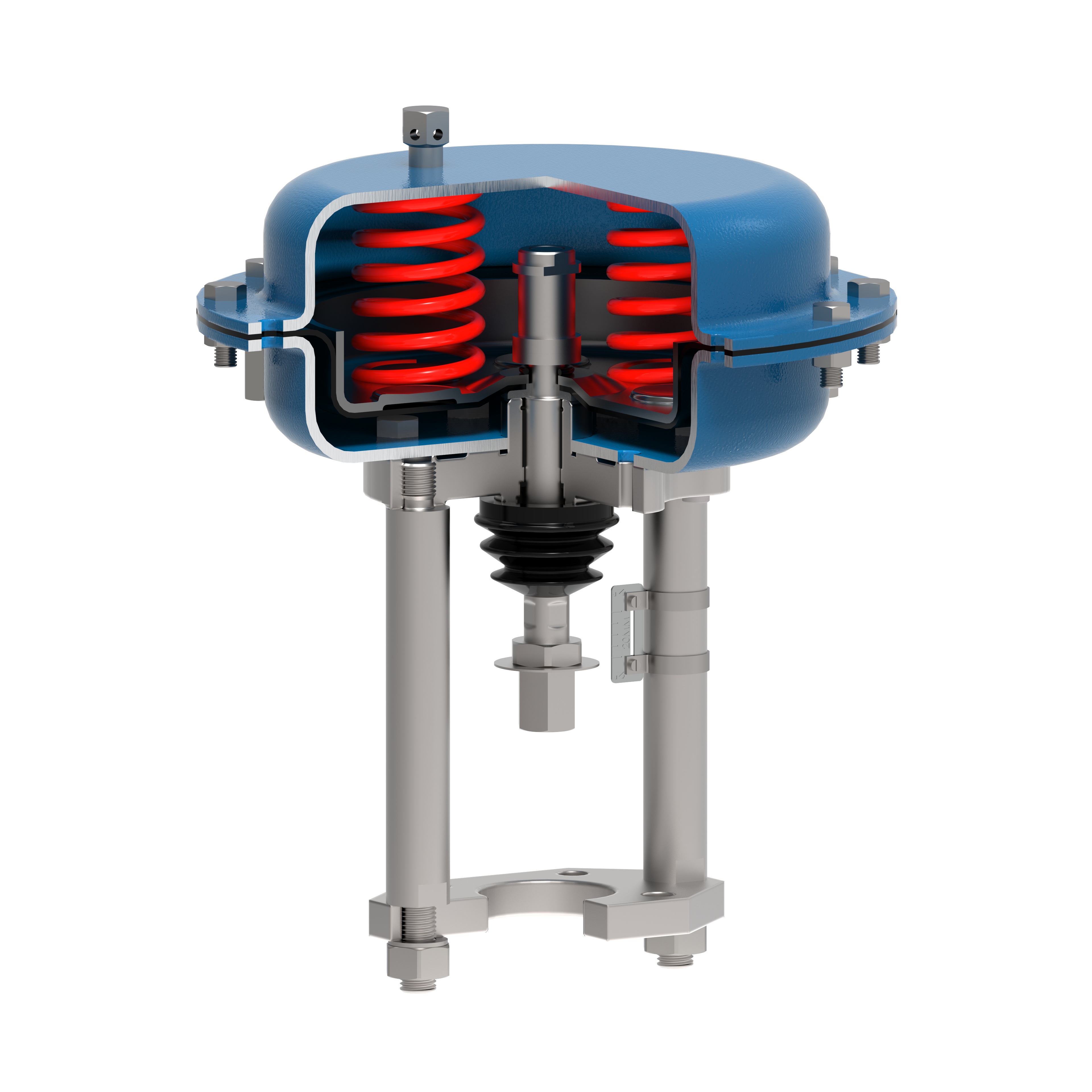

Пневматический привод с верхним колесом управленияLP0

Линейный привод мембранной пружины, управляемый сжатым воздухом до 10 бар


Функция привода
  • прямая – пружина открывает без давления воздуха
  • непрямая – пружина закрывает без давления воздуха
Тип привода
  • пневматический мембранный привод одноходовой
Ход привода [мм]
  • 20, 38, 50, 60, 80, 100
Рабочая площадь мембраны [см2]
  • 250, 400, 630, 2×630, 1000, 1500, 2x 1500
Диапазон пружин [кПа]
  • 20 – 100, 40 – 120, 60 – 140 (3 пружины)
  • 40 – 200, 80 – 240, 120 – 280 (6 пружин)
  • 180 – 380 (12 пружин)
Диапазон сил расположения [кН]
  • 1 – 90 ( по воздуху )
  • 0,5 – 54 ( пружина )
Максимальное питающее давление [кПа]
  • 450
Диапазон рабочей температуры
  • -40 °C до +80 °C – стандарт
  • -60 °C до +80 °C – низкотемпературное исполнение
Ручное управление
  • верхнее колесо управления
Принадлежности:
  • пневматический коллектор
  • электропневматический позиционер
  • передатчик положения
  • концевые включатели
  • 3/2 – ходовой управляющий клапан
  • фильтродроссельная станция питающего давления
  • блокировочный клапан
  • пневматический усилитель

Другие продукты в данной категории

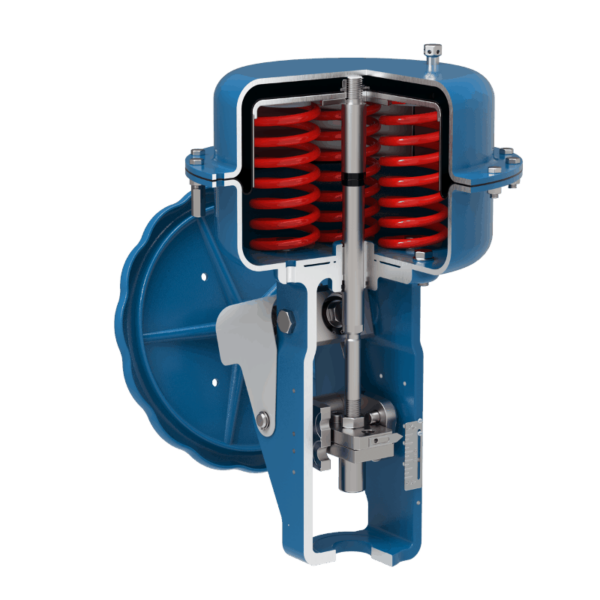

Пневматический привод с боковым колесом управления LP1

Pneumatický pohon

Линейный привод мембранной пружины, управляемый сжатым воздухом до 10 бар

Подробнее

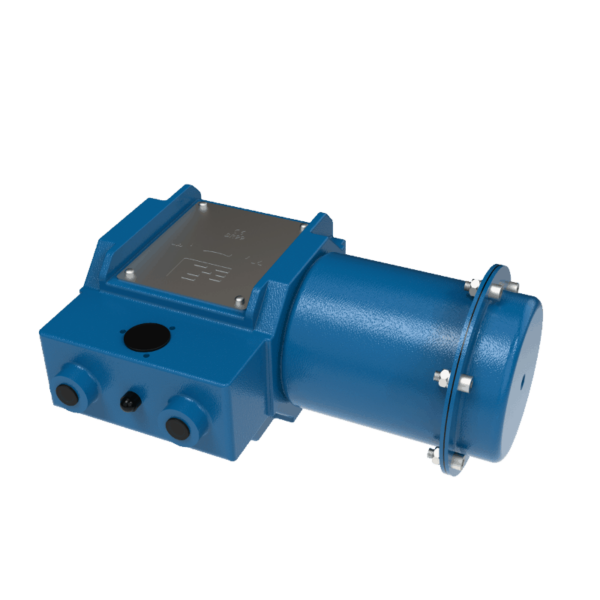

Пневматический мембранный четвертьоборотный привод RP99

Pneumatický pohon

Поворотный привод с мембранной пружиной, управляемый сжатым воздухом до 10 бар

Подробнее

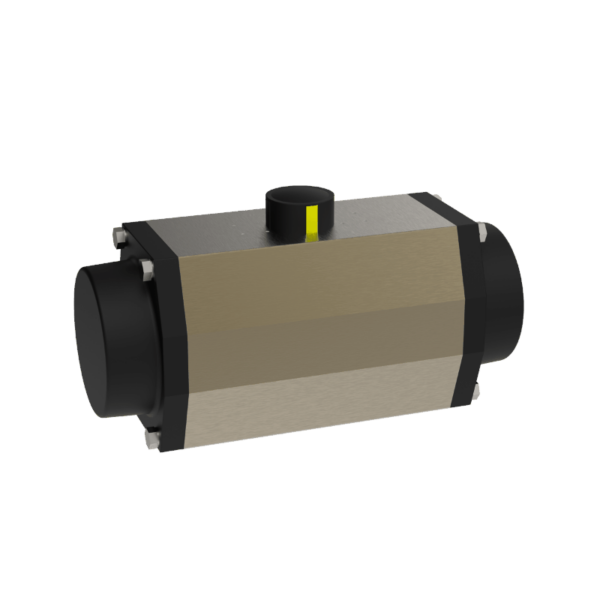

Пневматический поршневой привод на четверть оборота AP
