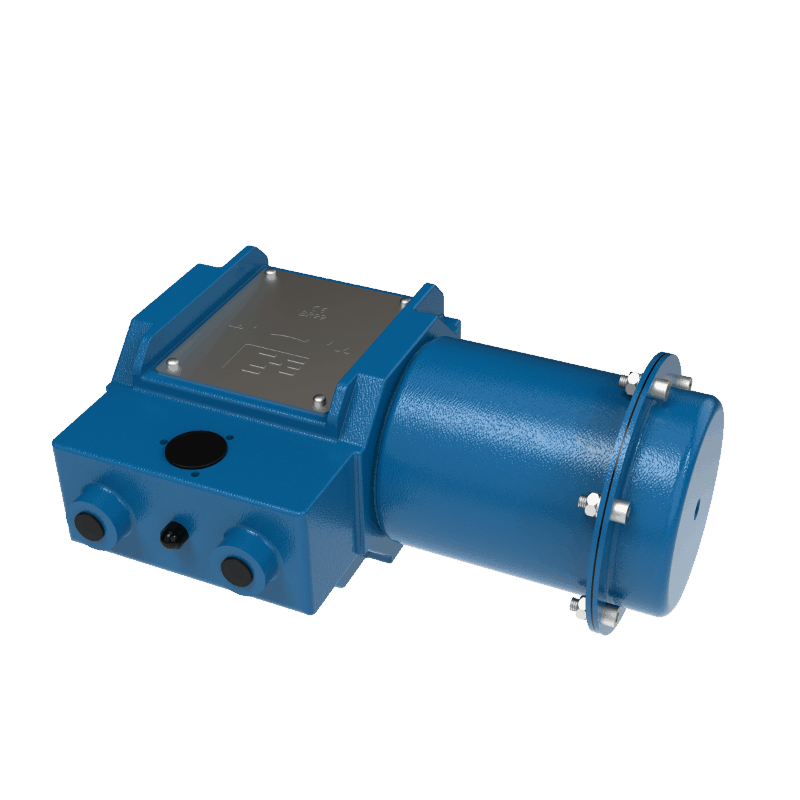

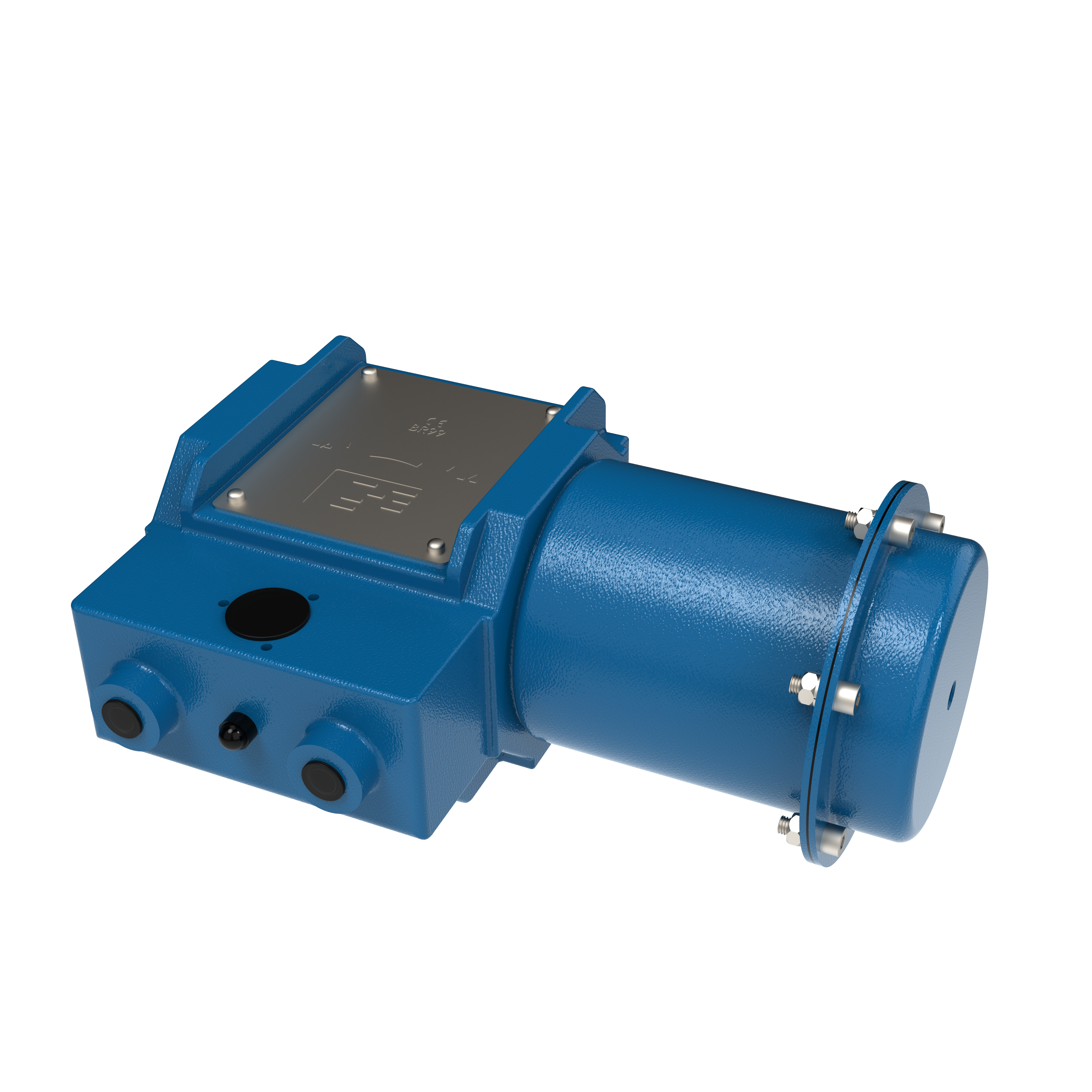

Пневматический мембранный четвертьоборотный приводRP99

Поворотный привод с мембранной пружиной, управляемый сжатым воздухом до 10 бар


Функция привода
  • прямая – пружина открывает без давления воздуха
  • непрямая – пружина закрывает без давления воздуха
Тип привода
  • пневматический мембранный привод одноходовой
Рабочий угол поворота
  • 0° – 25°
  • 0° – 40°
  • 0° – 60°
  • 0° – 90°
Рабочая площадь мембраны [см2]
  • 120 ( 99/I)
  • 240 (99/II)
  • 780 ( 99/III)
Диапазон пружин [кПа]
  • 80 – 160
  • 100 – 200
  • 160 – 320
Максимальное питающее давление [кПа]
  • 450
Диапазон рабочей температуры
  • -30 °C до +80 °C – стандарт
Ручное управление
  • боковое колесо управления
Принадлежности:
  • пневматический коллектор
  • электропневматический позиционер
  • передатчик положения
  • концевые включатели
  • 3/2 – ходовой управляющий клапан
  • фильтродроссельная станция питающего давления
  • блокировочный клапан
  • пневматический усилитель
