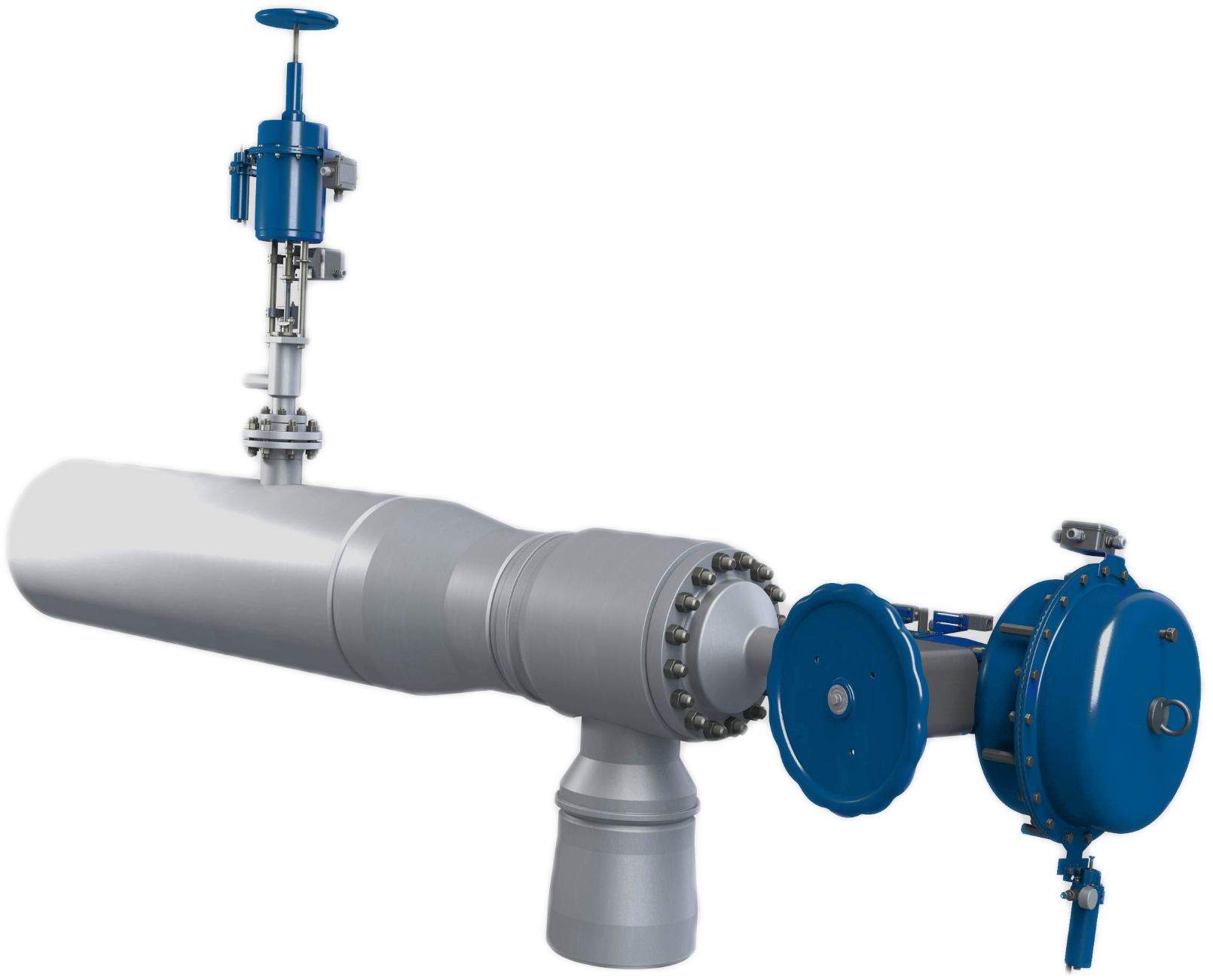

Редукционная установка давления пара с радиатором охлаждения (байпасы турбин)VA2012.BKMB

Редукционный клапан со встроенным охлаждением для байпасных турбин


Номинальный внутренний диаметр
  • входной макс. DN 100 (4“) – DN 500 (20“)
  • выходной макс. DN 150 (6“) – DN 1000 (40“)
Номинальное давление
  • входной макс. PN 25 – PN 630
  • выходной макс. PN 16 – PN 250
Конструкция
  • специальная конструкция седла для снижения скорости и шума протекающего носителя с помощью парового охладителя
  • угловой клапан с легкой заглушкой и со встроенным охладителем пара
  • возможность доставки, включая dump-tube
Диапазон рабочей температуры
  • 100 °C – 650 °C
Материал корпуса
  • углеродистая сталь GP265 GH(1.0425), A216 WCB
  • легированная сталь G16Mo3 (1.5415)
  • легированная сталь G17CrMo 9-10 (1.7379)
  • легированная сталь X10CrMoVNb 9-1 (1.4901)
Материал золотника и седла
  • нержавеющая сталь
  • стеллит
Концевое подключение
  • фланцевое
  • приварное
Типы исполнительных механизмов
  • пневматический мембранный (с ручным колесом)
  • электрический
  • электрогидравлический
  • гидравлический
