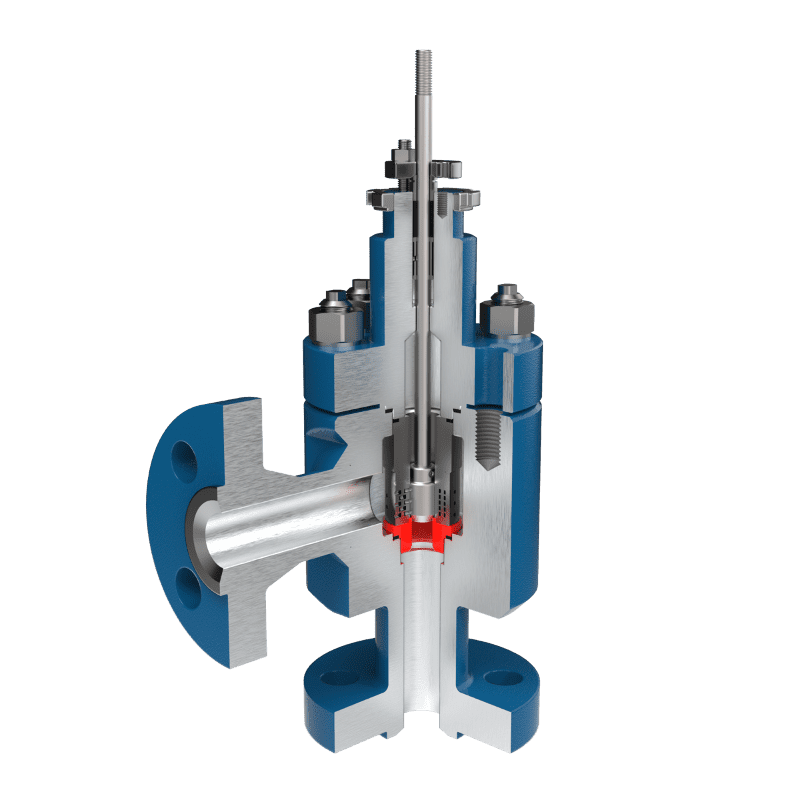

Угловой клапанVA2012.BK

Угловая конструкция для оптимизации выходного потока в сложных условияхs


Номинальный внутренний диаметр
  • DN 15 (½“) – DN 400 (16“)
Номинальное давление
  • PN 16 – PN 100
  • Класс 150 – Класс 600
Конструкция
  • односедельный угловой клапан с возможностью перфорированного золотника
Диапазон рабочей температуры
  • -196°C до + 650°C
Расходная характеристика
  • линейная
  • равнопроцентная
  • вкл./ выкл.
Расходный коэффициент Kvs
  • 6 – 2047 [m3.h-1]
Класс протечки (IEC 60534-4)
  • класс IV
  • класс V
Материал корпуса
  • углеродистая сталь GP240 GH(1.0619); A216 WCB
  • легированная цель G17CrMo 9-10 (1.7379)
  • нержавеющая сталь GX5CrNiMo 19-11-2 (1.4408)
Материал золотника и седла
  • нержавеющая сталь
  • стеллит
  • Монэль
  • Hastelloy
Концевое подключение
  • фланцевое
  • приварное
Типы исполнительных механизмов
  • пневматический мембранный (с ручным колесом)
  • электрический
  • электрогидравлический
  • гидравлический
