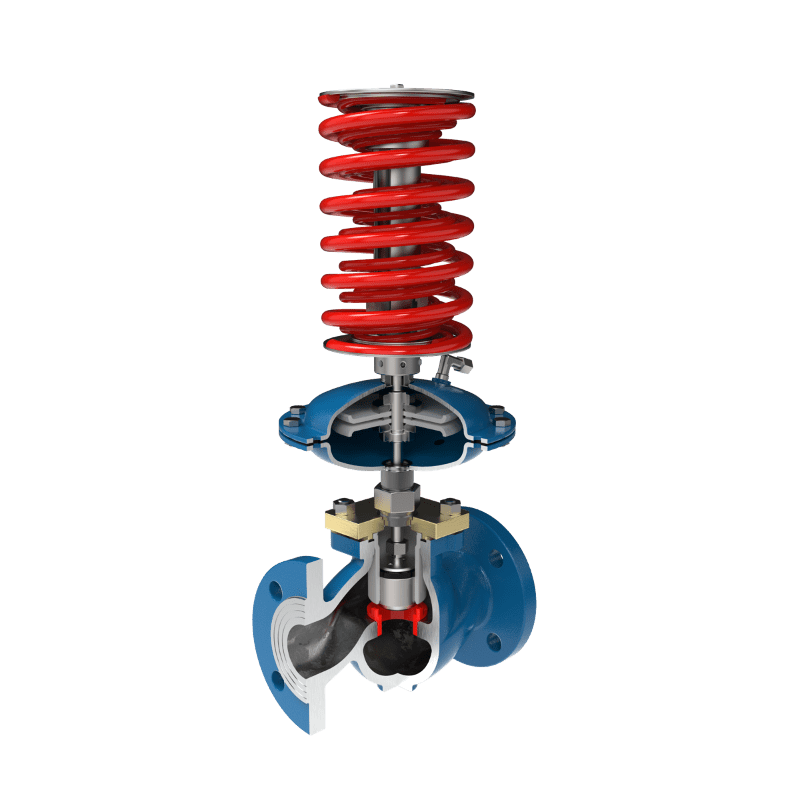

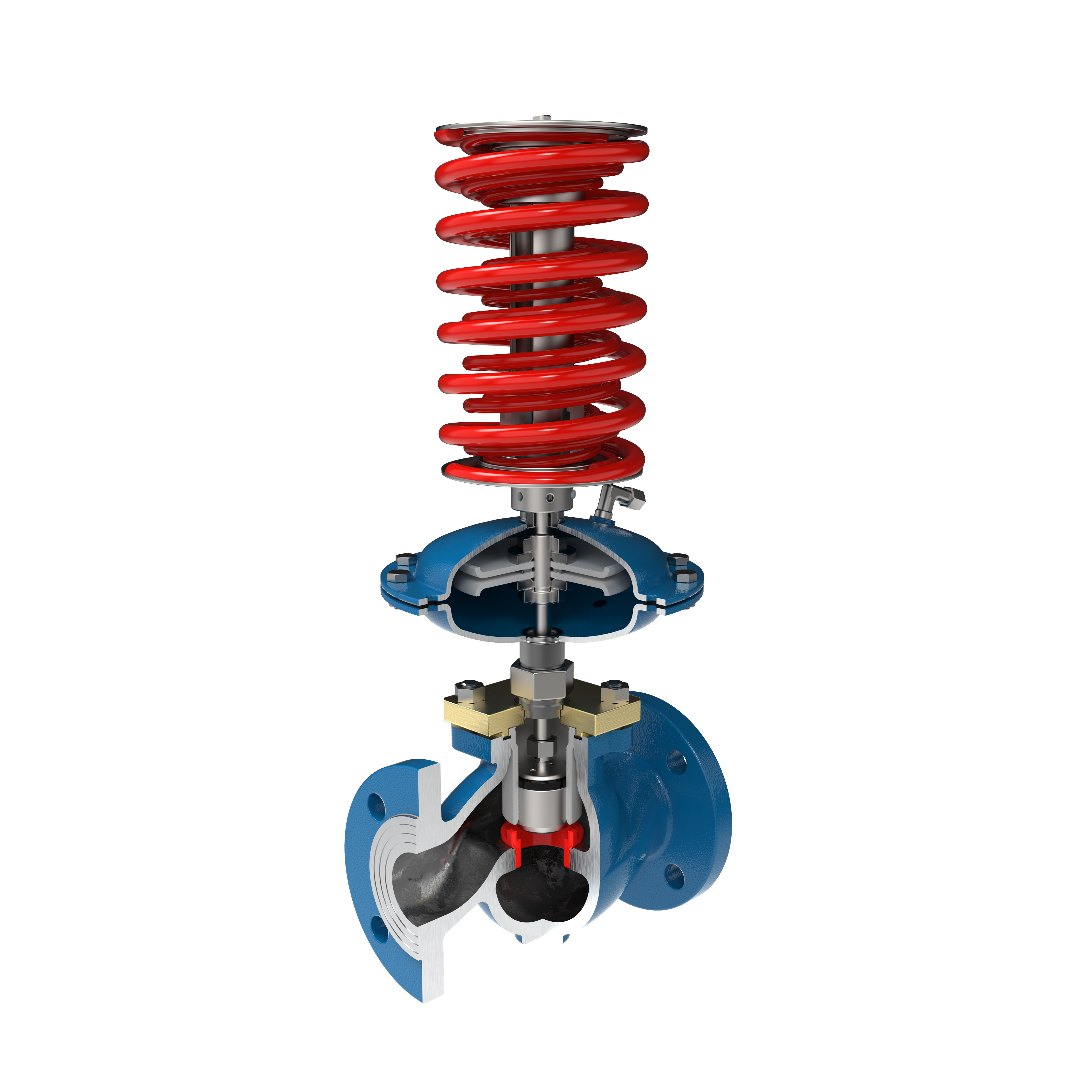

Регулятор давления p1, p2, ΔPZSN1; ZSN3; ZSN5; ZSN7

Автоматические регуляторы давления на входе, на выходе или падения давления


Номинальный внутренний диаметр
  • DN 15 (½“) – DN 150 (6“)
Номинальное давление
  • PN 10 – PN 40
  • Класс 150 – Класс 300
Конструкция
  • автоматический регулятор выходного давления P2 – тип ZNS1
  • автоматический регулятор выходного давления P1 – тип ZNS3
  • автоматический регулятор дифференциального давления ΔP – тип ZSN5, тип ZSN7
Диапазон рабочей температуры
  • -30°C до +200°C
Расходная характеристика
  • proporcionální
Расходный коэффициент Kvs
  • 1 – 320 [m3.h-1]
Класс протечки (IEC 60534-4)
  • класс IV
  • класс VI
Материал корпуса
  • серый чугун GJL 250 (GG25)
  • высокопрочный чугун GJS 400-18T(GGG-40.3)
  • углеродистая сталь GP240 GH(1.0619), A216 WCB
  • нержавеющая сталь GX5CrNiMo 19-11-2 (1.4408)
Диапазон настройки [kPa]
  • 40 – 160
  • 100 – 400
  • 200 – 800
  • 280 – 1120
Максимальный перепад давления на клапане
  • 1,2 МПа
Максимальное давление в камере привода
  • 2 МПа
Материал золотника и седла
  • нержавеющая сталь 1.4571
Концевое подключение
  • фланцевое
